Bosch - Kalibračné zariadenie, asistenčný systém vodiča

Rýchla konfigurácia, inovatívny multifunkčný upevňovací systém, robustná a obratná konštrukcia a široký výber kalibračných dosiek sú vlastnosti nového riešenia spoločnosti Bosch. DAS 3000 je prispôsobený na prácu v mnohých aplikáciách v autoservise.

Ak sa rozhodnete pre kúpu, získate:

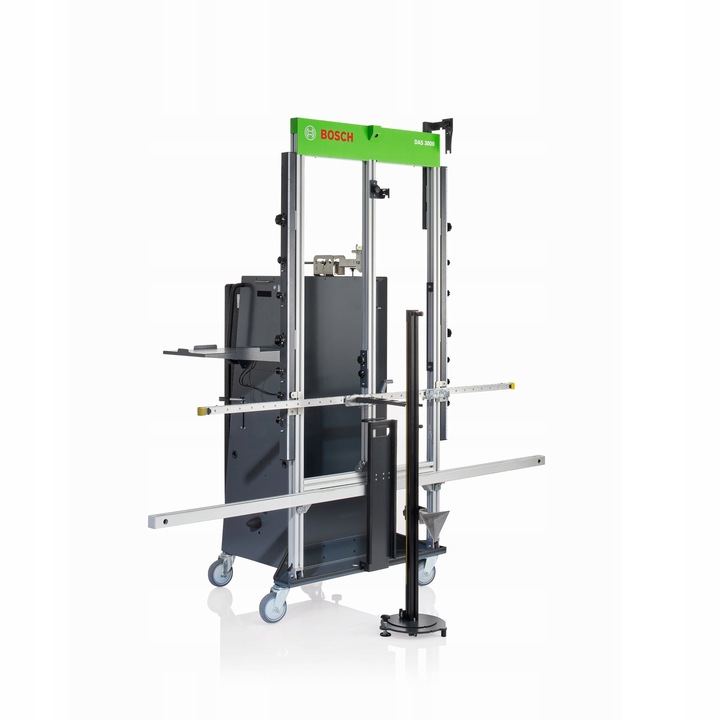

• Kalibračné zariadenie s vozíkom a presnými meracími nosníkmi (lúče slúžia aj na zavesenie kalibračných tabúľ určených pre danú značku)
• Administrická brzda s pečiatkou – stabilné nastavenie súpravy

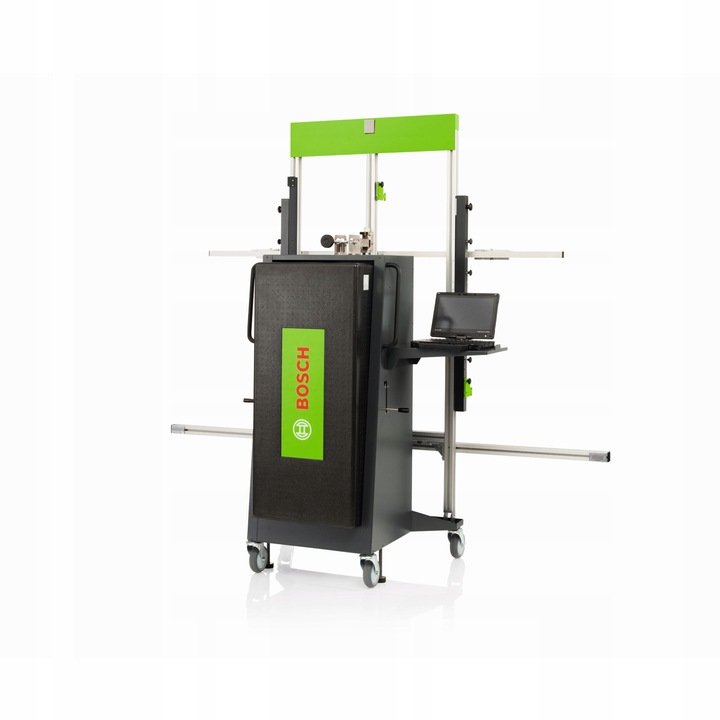

• Veľká polica pre diagnostický počítač
• Tabuľka VW – zrkadlo pre radar
• Sada kamier v nosníku (vymedzenie geometrickej osi)
• Kontaktná tabuľa na meranie vzdialenosti
• Sada svoriek upevnených na pneumatiku kolesa s tabuľou
• Softvérový balík ADAS

Špecifikácia produktu:

• Inovatívny multifunkčný vozík s výškovo nastaviteľnou plošinou (offset) a presným polohovaním meracieho nosníka
• Priložený softvér, ktorý nevyžaduje dodatočné poplatky, neustále aktualizovaný, na digitálne umiestnenie zariadenia

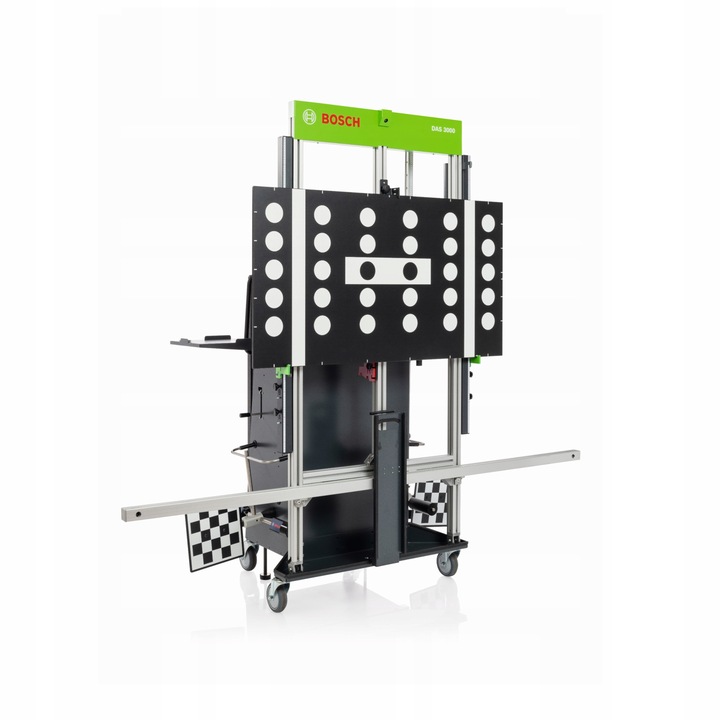

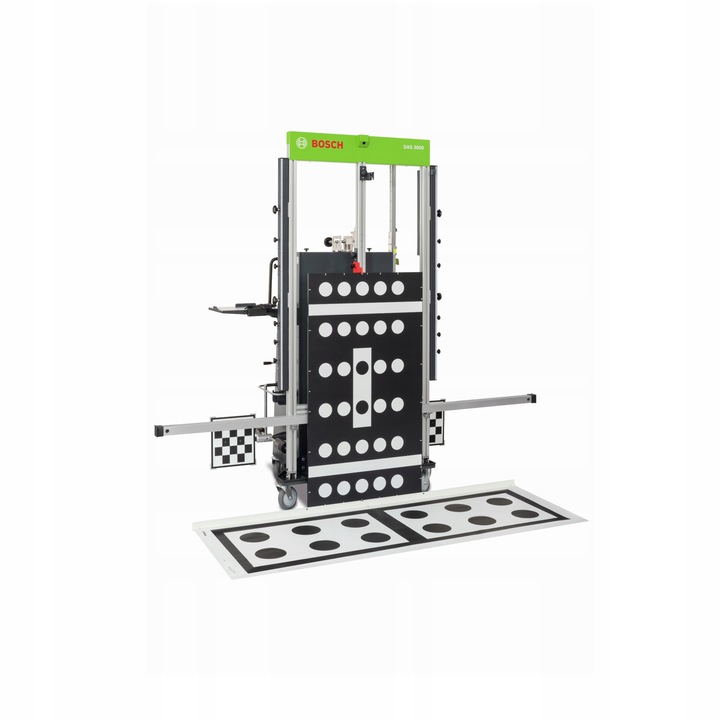

• Rozsah dodávky zahŕňa multifunkčnú tabuľu s vzorom na kalibráciu kamier a radarov v skupine VW a radarov BMW, Fiat, Nissan, Mitsubishi, Suzuki (2v1- vzor a zrkadlo pre radar)
• Obsahuje presný prídavný nosník, upevnený a magneticky nastaviteľný, prispôsobený na polohovanie iných vzorov kalibračných tabúľ (vzory pre kamery)
• Rýchla a presná kalibrácia pomocou jednej alebo dvoch tabúľ, tiež sekvenčne umiestnených.
• Vrátane stĺpika s referenčným panelom pre digitálne meranie vzdialenosti od auta
• Vstavané kamery spolu so softvérom, plne digitálne, merajú polohu pred vozidlom a nastavenie na geometrickú os jazdy. Umiestnenie podľa požiadaviek OEM znamená lepšiu efektivitu a istotu práce.
• Má mechanizmus pre rýchlu zmenu uhla náklonu, čo uľahčuje 3 bodovú kalibráciu radaru (-2° / 0° / +2°)
• Veľké kolesá pre pohodlné manévrovanie
• Pripravený na riešenia budúcnosti (napr. LIDAR)
• Plynulé riadenie kalibračného procesu vďaka spolupráci (voliteľné) s Bosch KTS a ESI[tronic] Evolution

Kalibrácia predného radaru

• Rozsah montážnej polohy radaru vo vozidle vertikálne:
• vozidlo: 260 –1 000 mm
• Najväčší bočný posun montážnej polohy: +/- 750 mm

Kalibrácia kamery pomocou tabúľ:

• Korekcia posunu pre meracie plošiny
• nástupištia: 0 – 300 mm
• Rozsah nastavenia výšky meracieho nosníka: 700 mm – 1.850 mm
• Rozsah posunutia tabule: +/- 800 mm

Preddefinované upevnenie držiakov dosiek XL:

• A) autá VW/Audi* (1,200 mm) a Subaru Typ 3
• B) autá VW/Audi* (1,300 mm) a Subaru Typ 2
• C) SUV VW/Audi* (1 400 mm) a Alfa-Romeo
• D) dodávateľské VW/Audi* (1,850 mm)

Rozsah počítačového rozpoznávania obrazu

• Šírka rozchodu: 1,650 mm – 2.200 mm
• Vzdialenosť merania: 0,4 – 6 m
• Virtuálna stredová čiara: max. 6 m
• Meracia os jazdy: max. 8 m
• Rozsah uchytenia na kolesá: 13 – 22"
• Rozšírenie upínacieho rozsahu (voliteľné): 23“– 28“

• Kalibračné zariadenie

  • Rozmery V x Š x G: 2,090 mm x 2,030 mm x 730 mm
  • Hmotnosť: cca. 120 kg
