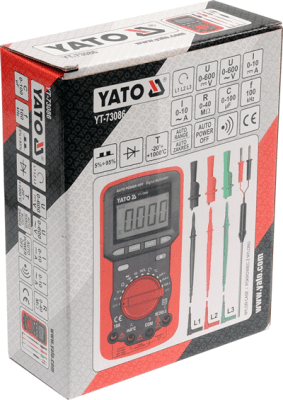

Yato - Digitálny multimeter, fázová sekvencia

Popis:

• Univerzálny merač YT-73086 s automatickým rozsahom pre každé meranie umožňuje vykonávať základné aj pokročilé elektrické merania.
• Charakteristickou funkciou multimetra je detekcia sledu fáz, ktorá umožňuje rýchlo skontrolovať, či je zariadenie pripojené priamo k trojfázovému zdroju napájania.

ZÁKLADNÉ MERANIE:

• Meranie striedavého napätia: AC 0-600V
• Meranie jednosmerného napätia: DC 0-600V
• meranie striedavého prúdu: AC 0-10A
• Meranie jednosmerného prúdu: DC 0-10A
• meranie odporu: 0-40MΩ
• test diódy: I ​​F 1mA, U R 1,5V
• test kontinuity obvodu: 0-50Ω

DODATOČNÉ MERANIE:

• meranie kapacity kondenzátora: 0-100μF
• Meranie frekvencie: 0-100kHz
• meranie teploty: -20 až 1000°C
• meranie faktora plnenia: 5-95%

PRESNOSŤ MERANIA:

Príklad určenia presnosti merania striedavého napätia. Výpočty pre výsledok merania: 235V

• presnosť merania merača YT-73086 pre tento rozsah je: ±(1,0% + 5), rozlíšenie 0,1V
• vzorec výpočtu chyby merania: (výsledok merania x 1 %) + 5 x rozlíšenie
• výpočty: (235 x 1 %) + 5 x 1 = 2,35 + 0,5 = 2,85 V

Výsledok zohľadňujúci chybu merania pre indikáciu 235V = 235 ± 2,85V*

• výsledok zohľadňujúci chybu merania na indikáciu merania jednosmerného napätia: 12V = 12 ± 0,126V
• výsledok s prihliadnutím na chybu merania na indikáciu merania striedavého prúdu: 8A = 8 ± 0,34A*

Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v užívateľskej príručke.

*Merač YT-73086  nemá funkciu merania skutočnej efektívnej hodnoty, preto vyššie uvedený výsledok je skutočnou efektívnou hodnotou striedavého napätia len pre správny sínusový priebeh.

VSTAVANÉ FUNKCIE:

• AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou meracieho prístroja s manuálnou zmenou rozsahu pomocou gombíka by sa merania mali vykonávať postupne od najväčšieho rozsahu po rozsah poskytujúci najpresnejší výsledok - inak riskujete poškodenie multimetra. V prípade multimetra s funkciou AUTO však stačí vykonať jedno meranie a glukomer automaticky nájde optimálny rozsah.
• RANGE - manuálna zmena rozsahu merania. Užitočná funkcia pri kontrole mnohých rovnakých komponentov so známou hodnotou, napríklad série rezistorov. Manuálne nastavenie rozsahu výrazne skráti čas takýchto meraní.
• FUNC - zmena režimu merania, napr. z merania striedavého na jednosmerné napätie, prepnutie testu diódy na test kontinuity obvodu
• REL - použitie funkcie počas merania vynuluje displej a prijme hodnotu viditeľnú pred displejom ako referenčnú úroveň. Nasledujúce meranie ukáže rozdiel medzi nameranou hodnotou a uloženou referenčnou hodnotou.
• HZ% - tlačidlo v polohe gombíka merania frekvencie zmení nastavenia na meranie faktora plnenia
• DATA HOLD - udržiavanie aktuálne nameranej hodnoty na displeji

ĎALŠIE INFORMÁCIE:

• LCD displej, maximálny zobrazený výsledok: 3999
• podsvietenie obrazovky
• zvukový signál v teste kontinuity pre odpor pod 50Ω
• schopnosť samostatne povoliť testy kontinuity diód a obvodov

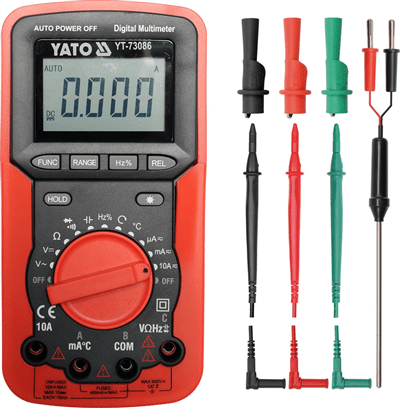

• Sada obsahuje meracie sondy, teplotnú sondu a kryt
• prevedenie s ochranou proti preťaženiu
• ABS plastové puzdro + tzv puzdro, t.j. gumové puzdro chrániace meradlo pred mechanickým poškodením
• automatické vypnutie merača
• indikátor slabej batérie
• napájanie: 9V (6F22) batéria
