Yato - Elektrický indikátor LCD displejom

Popis:

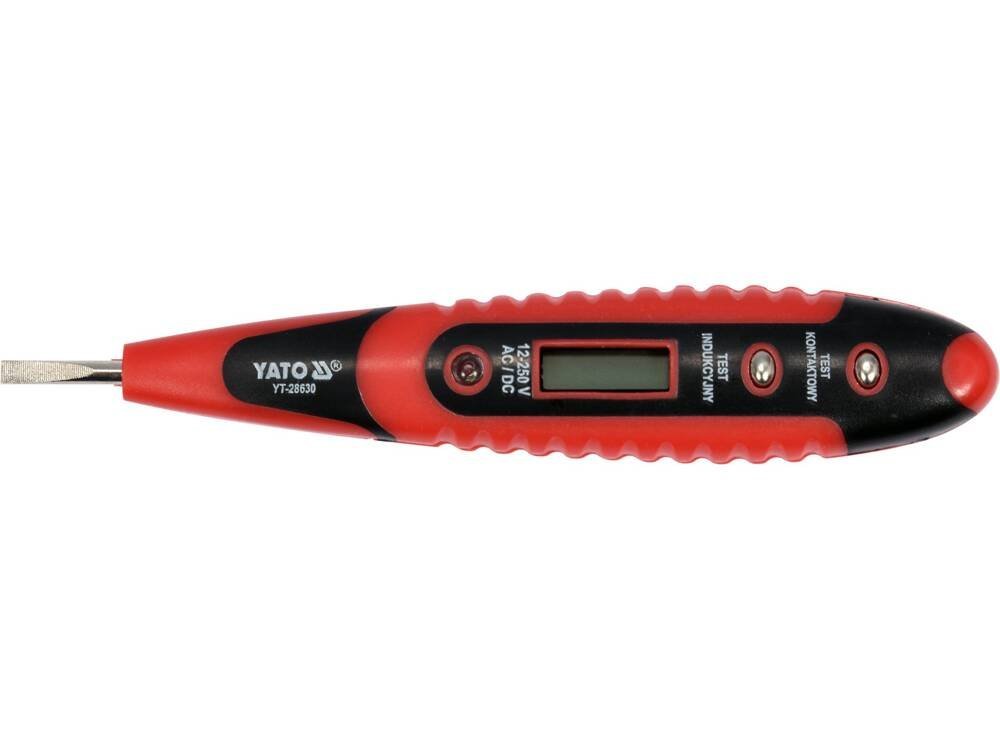

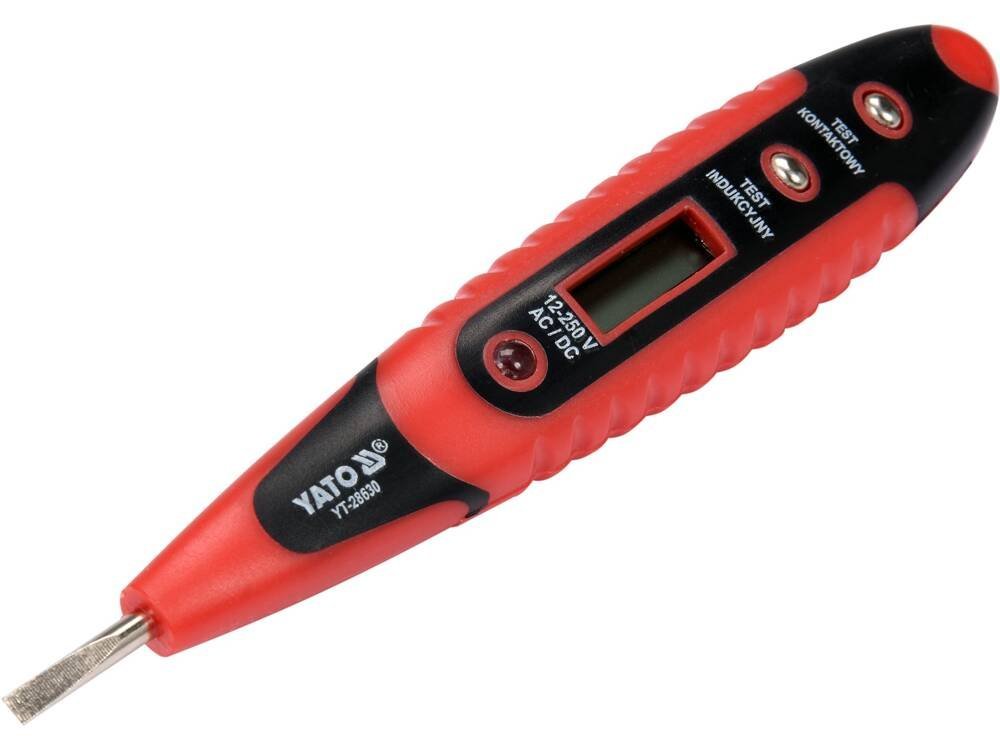

• Elektrický indikátor YT-28630 s LCD displejom umožňuje určiť prítomnosť striedavého a jednosmerného napätia, detegovať striedavé napätie pomocou indukčnej metódy a vykonať test priechodnosti vodičov.
• Prítomnosť napätia je indikovaná na LCD displeji a rozsvietená dióda.

Funkcie indikátora:

• Detekcia striedavého a jednosmerného napätia kontaktnou metódou: 12 - 250 V
• Detekcia striedavého napätia pomocou indukčnej metódy
• test kontinuity vodičov

Technické dáta:

• celková dĺžka: 145 mm
• šírka hrotu: 3,0 mm
• podsvietený LCD displej zobrazuje výsledky merania v rozsahoch do: 12, 36, 55, 110 a 220 V
• semafory (dióda)
• napájanie: 3x1,5V; LR41

Spôsob kontaktu:

• Umiestnite hrot na obvod pod napätím.
• Hodnoty napätia sa zobrazia na displeji a keď sa dióda rozsvieti, znamená to, že týmto prvkom preteká elektrický prúd. Indikátor zobrazí najvyšší rozsah napätia pre testovaný obvod a všetky nižšie rozsahy, napr. pri meraní napätia z 230 V.
• Domácej zásuvky sa na displeji zobrazí [12, 36, 55, 110, 220], čo znamená, že napätie je nad 220 V.
• Displej zobrazuje správne rozsahy napätia pre priebeh striedavého prúdu, pričom držíte stlačené pole „Kontaktný test“.
• Pre priebeh jednosmerného prúdu sa zobrazia správne rozsahy, keď podržíte stlačené pole „Induction Test“.

Indukčná metóda:

• Metóda umožňuje zistiť striedavé napätie v izolovanom drôte.
• Za týmto účelom položte prst na pole "Indukčný test" a priblížte hrot k izolovanému drôtu.
• Prítomnosť symbolu blesku na LCD displeji indikuje prítomnosť napätia.
• Táto metóda tiež umožňuje „bezkontaktnú“ detekciu prerušenia elektrického kábla pod napätím.
• V mieste prerušenia tester prestane signalizovať prítomnosť napätia.

Kontrola priechodnosti káblov:

• Kontinuitu drôtu skontrolujeme umiestnením hrotu testera na jeden koniec drôtu, potom pridržaním poľa „Kontaktný test“ a uchopením druhého konca drôtu.
• Keď sa LED dióda rozsvieti, indikuje kontinuitu testovaného kábla.
• Je zakázané používať túto metódu na kontrolu kontinuity živých vodičov alebo elektrických obvodov.
