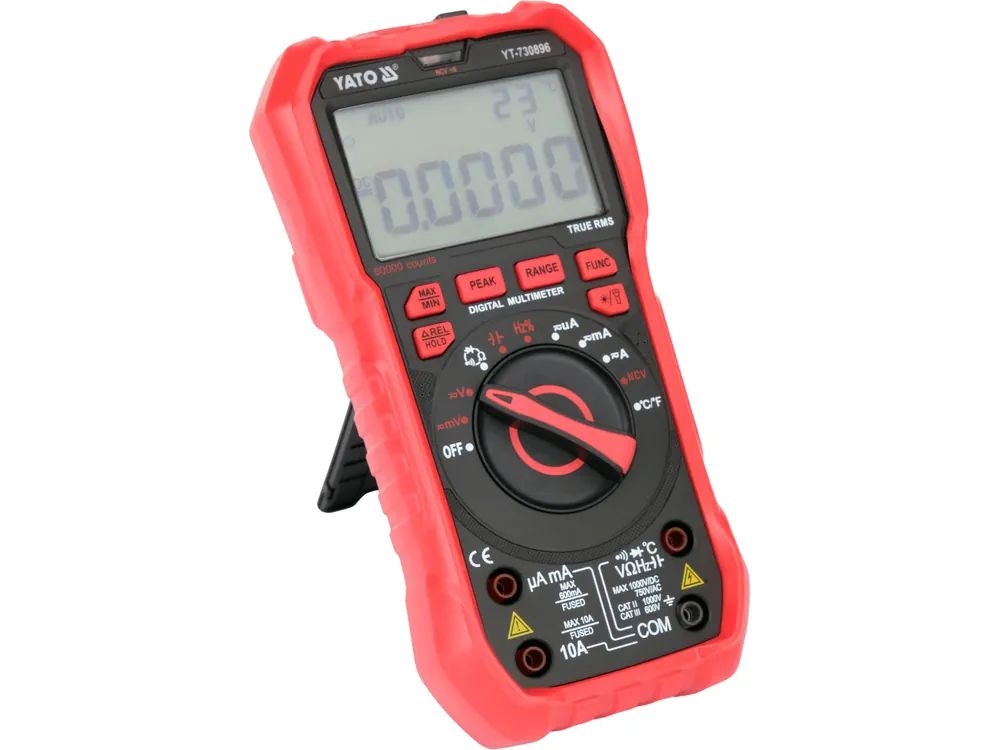

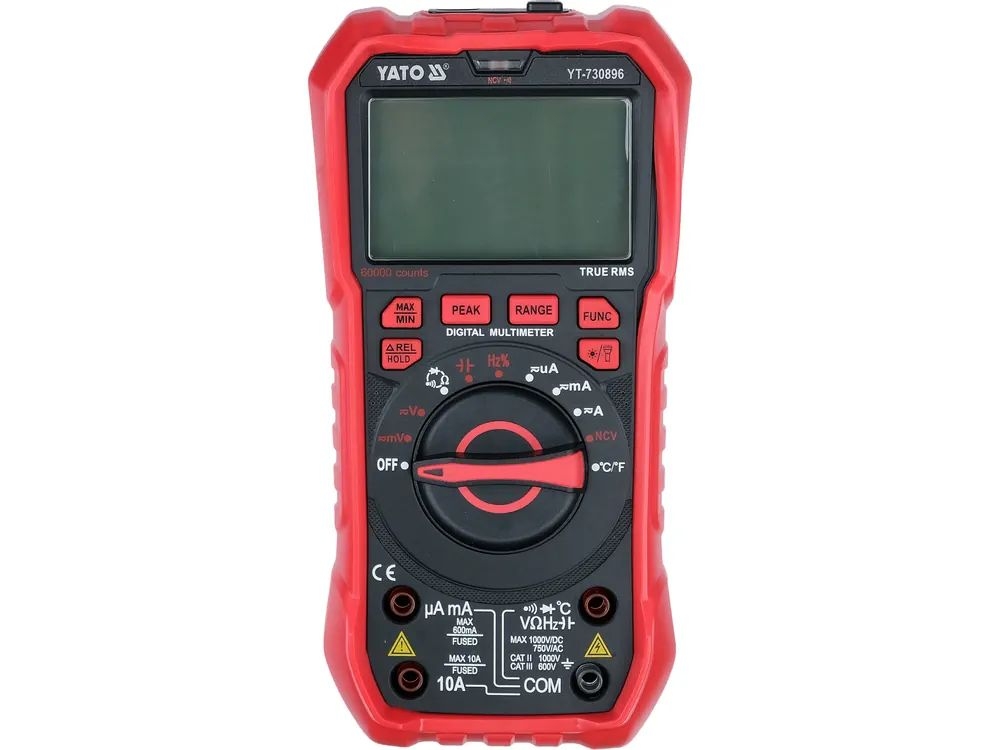

Yato - Multimeter s funkciou TRUE RMS

Popis:

Tento multimeter s TRUE RMS a automatickým prepínaním rozsahu je pokročilý merací nástroj určený na presnú diagnostiku elektrických inštalácií, elektronických systémov a priemyselných zariadení. Jeho 60 000- násobný počet počítadiel umožňuje presné odčítanie aj malých zmien parametrov, zatiaľ čo jeho široká škála funkcií umožňuje základné aj pokročilé elektrické merania.

Veľký multifunkčný LCD displej s možnosťou súčasného zobrazenia dvoch nameraných hodnôt, automatické podsvietenie obrazovky a osvetlené testovacie zásuvky výrazne zlepšujú komfort práce v náročných svetelných podmienkach. Širokú škálu funkcií, ktoré uľahčujú merania, široké rozsahy merania a rýchlosť a priemyselnú presnosť ovládania ocenia elektronickí technici, elektrikári aj domáci kutilovia. Robustné puzdro s protišmykovým ochranným PVC puzdrom zvyšuje bezpečnosť používateľa a chráni zariadenie pred vykĺznutím z rúk a mechanickým poškodením, zatiaľ čo silikónom izolované testovacie káble zaisťujú vysokú odolnosť a odolnosť voči zvýšeným teplotám.

Základné rozmery:

• Striedavé napätie: AC 0 – 750 V, TRUE RMS (40 – 1 000 Hz)
• Jednosmerné napätie: 0 – 1000 V DC
• Striedavý prúd: AC 0-10 A, TRUE RMS (40-1000 Hz)
• Jednosmerný prúd: 0 – 10 A DC
• odpor: 0-60 MΩ
• test diódy: I ​​F 1,8 mA, U R 3,2 V
• test kontinuity: 0-50 Ω

Ďalšie merania:

• kapacita kondenzátora: 0-60 mF
• frekvencia: 0-25 MHz
• teploty: -20 až 1000 °C
• bezkontaktná detekcia striedavého napätia: NCV
• meranie špičkovej hodnoty napätia: PEAK VALUE

Presnosť merania:

Príklad určenia presnosti merania striedavého napätia. Výpočty pre výsledok merania: 235 V

• Presnosť merania merača YT-730896 pre tento rozsah je: ±(0,8% + 10), rozlíšenie 0,01 V
• vzorec pre výpočet chyby merania: (výsledok merania x 0,8 %) + 10 x rozlíšenie
• výpočet: (235 x 0,8 %) + 10 x 0,01 = 1,88 + 0,1 = 1,98 V

Skutočný výsledok s prihliadnutím na chybu merania pre indikáciu 235 V = 235 ± 1,98 V

• výsledok s ohľadom na chybu merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,011 V
• výsledok zohľadňujúci chybu merania pre indikáciu merania striedavého prúdu: 8 A = 8 ± 0,17 A

Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v používateľskej príručke.

Vlastnosti:

• TRUE RMS - merač zobrazuje skutočnú efektívnu hodnotu striedavého napätia/prúdu; na rozdiel od priemerujúcich meračov, zariadenia TRUE RMS zobrazujú správnu hodnotu nielen pre sínusové vlny, ale aj pre skreslené sínusové vlny, napr. s vyššími harmonickými alebo štvorcovými alebo trojuholníkovými vlnami; povinná funkcia všade tam, kde obvod obsahuje spínané zdroje, meniče motorov, inštalácie HVAC atď.

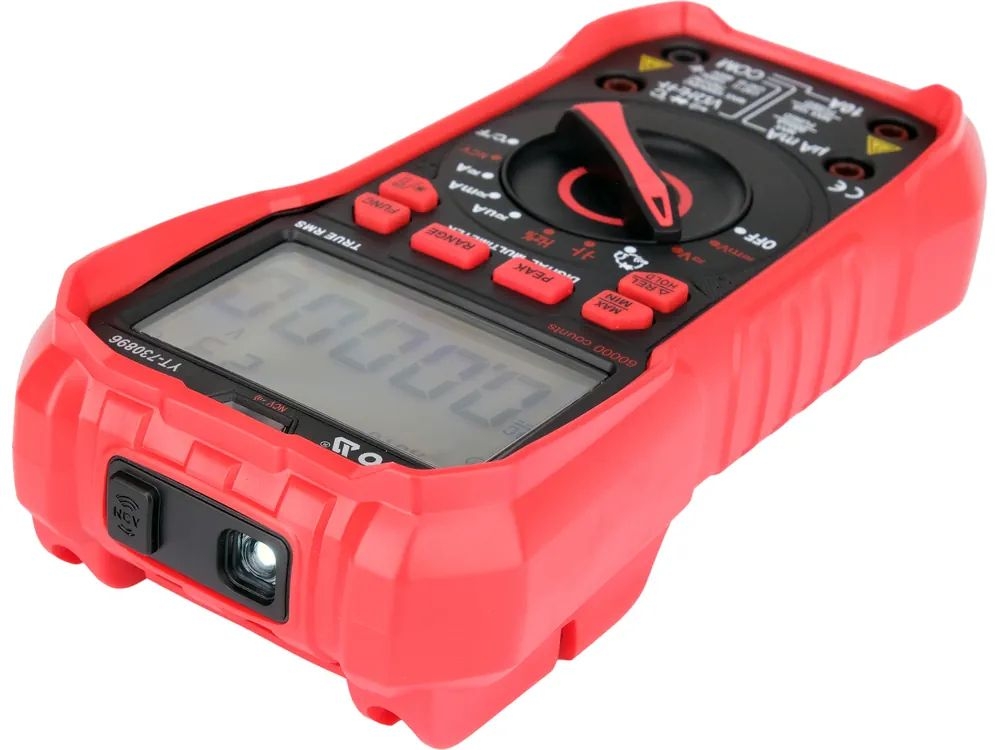

• NCV - bezkontaktná detekcia striedavého napätia indukčnou metódou; merač detekuje prítomnosť napätia v izolovanom vodiči pomocou senzora NCV na prednej strane zariadenia
• AUTO - automatické nastavenie rozsahu merania (stačí jedno meranie), štandardne aktivované; pri meraní neznámych hodnôt pomocou merača s manuálnou zmenou rozsahu pomocou gombíka by sa merania mali vykonávať postupne od najväčšieho rozsahu po rozsah, ktorý poskytuje najpresnejší výsledok - inak hrozí riziko poškodenia zariadenia.
• ROZSAH - manuálna zmena rozsahu merania, užitočná pri kontrole mnohých identických súčiastok so známymi hodnotami, napr. série rezistorov; manuálne nastavenie rozsahu výrazne skráti čas takýchto meraní
• REL - použitie funkcie počas merania vynuluje displej a ako referenčná úroveň sa použije hodnota viditeľná pred displejom; ďalšie meranie zobrazí rozdiel medzi nameranou hodnotou a uloženou referenčnou hodnotou.
• FUNC - zmena režimu merania, napr. z merania striedavého na jednosmerné napätie
• MAX/MIN - zobrazenie maximálnej alebo minimálnej hodnoty aktuálneho merania na displeji
• PEAK - špičková hodnota pre merania striedavého prúdu a napätia
• HOLD - ponechanie aktuálne nameranej hodnoty na displeji

Doplňujúce informácie:

• LCD displej, maximálny zobrazený výsledok:  60000

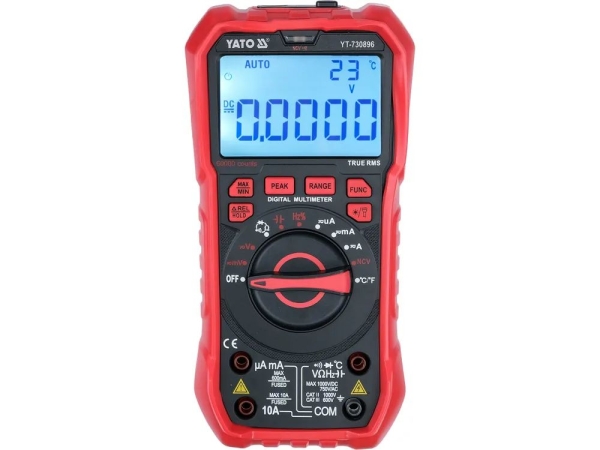

• podsvietenie obrazovky so svetelným senzorom, automatické podsvietenie obrazovky v závislosti od jasu okolia
• Meracie zásuvky sú zvýraznené po výbere daného merania (jasné rady, do ktorých meracích zásuviek by sa mali meracie sondy pri danom meraní zasunúť)
• zvukový a svetelný signál pri skúške kontinuity pre odpor pod 50 Ω
• Možnosť samostatného zapnutia testov diód a kontinuity

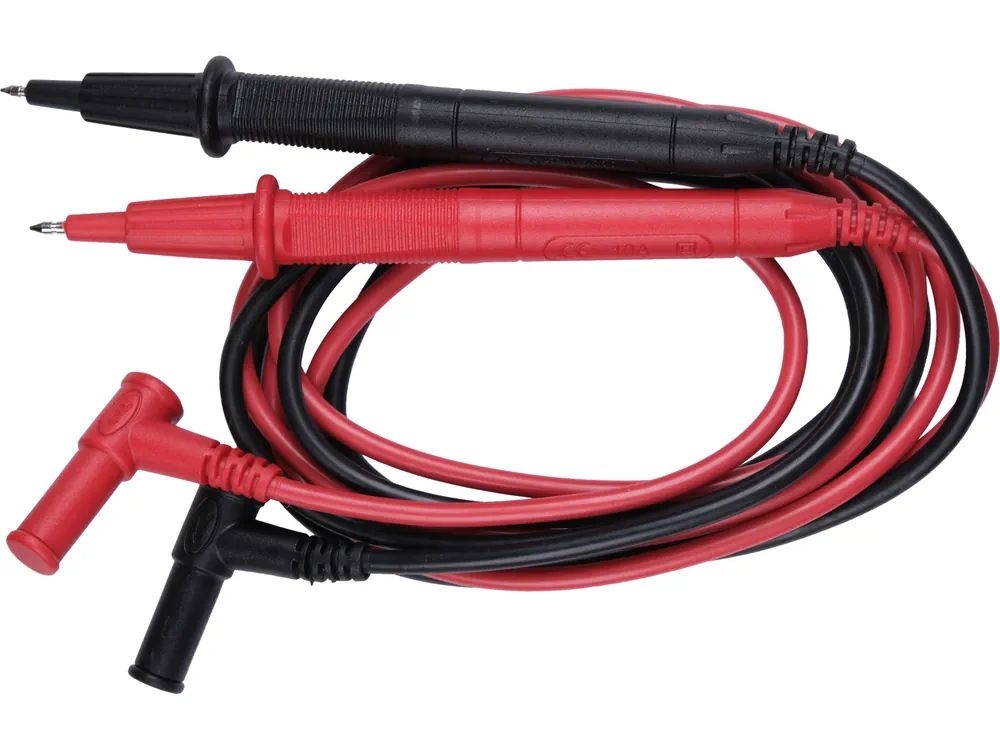

• meracie sondy dlhé 13 cm
• dĺžka kábla so sondami: 130 cm
• priemer drôtu s izoláciou: 3,5 mm

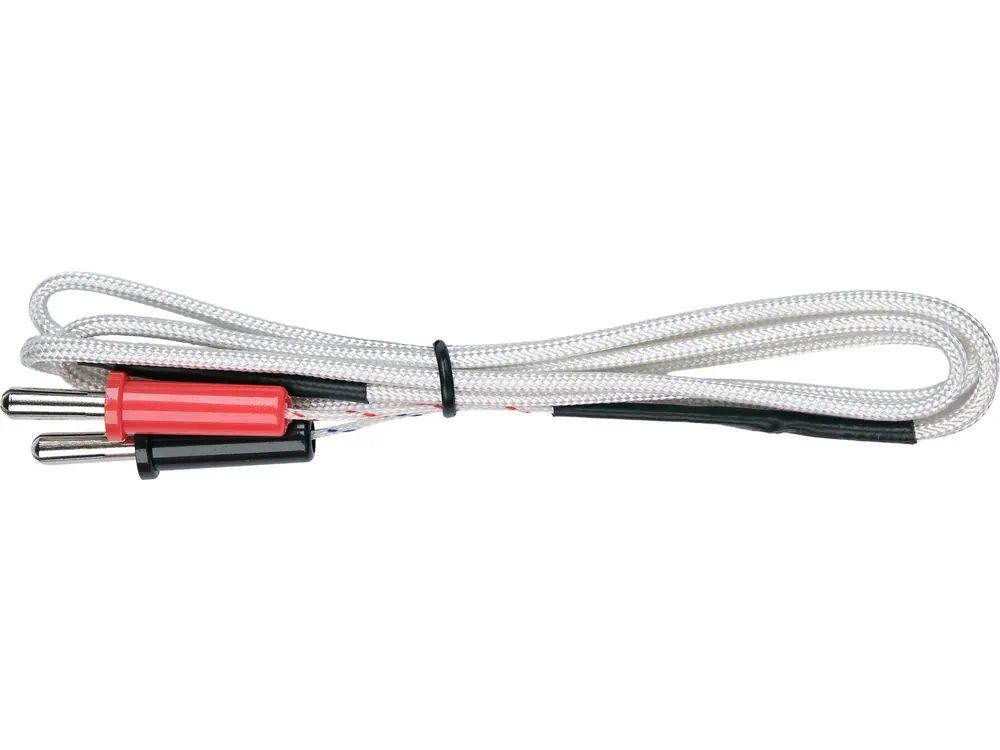

• bodová sonda na meranie teploty
• konštrukcia s ochranou proti preťaženiu

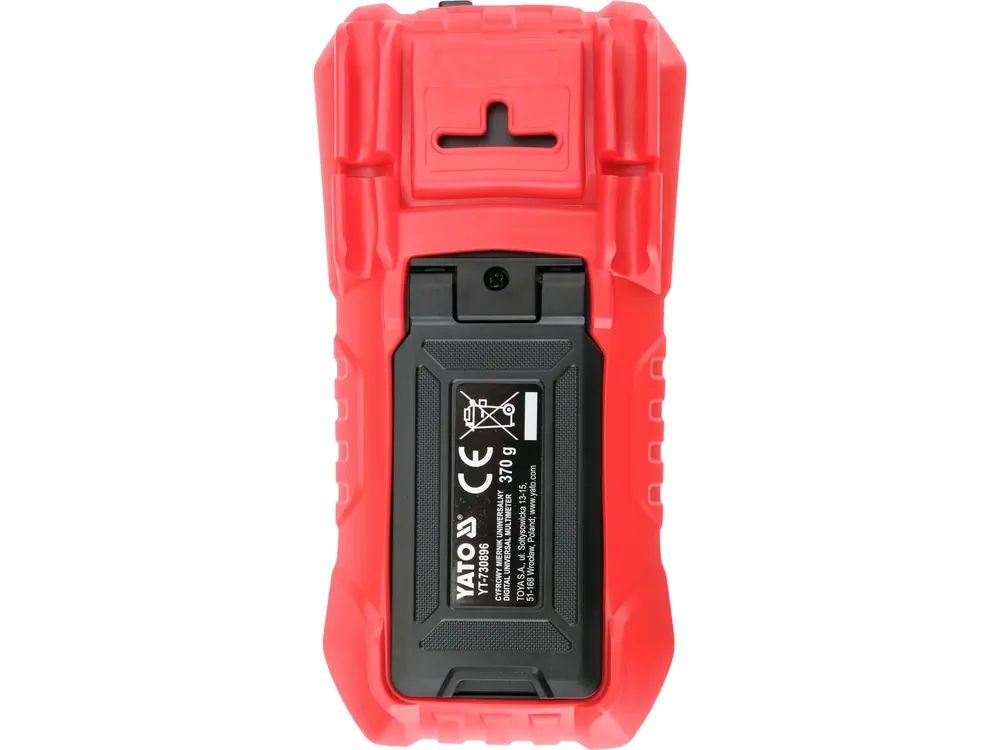

• ABS plastové puzdro
• automatické vypnutie merača po 15 minútach nečinnosti
• indikátor slabej batérie

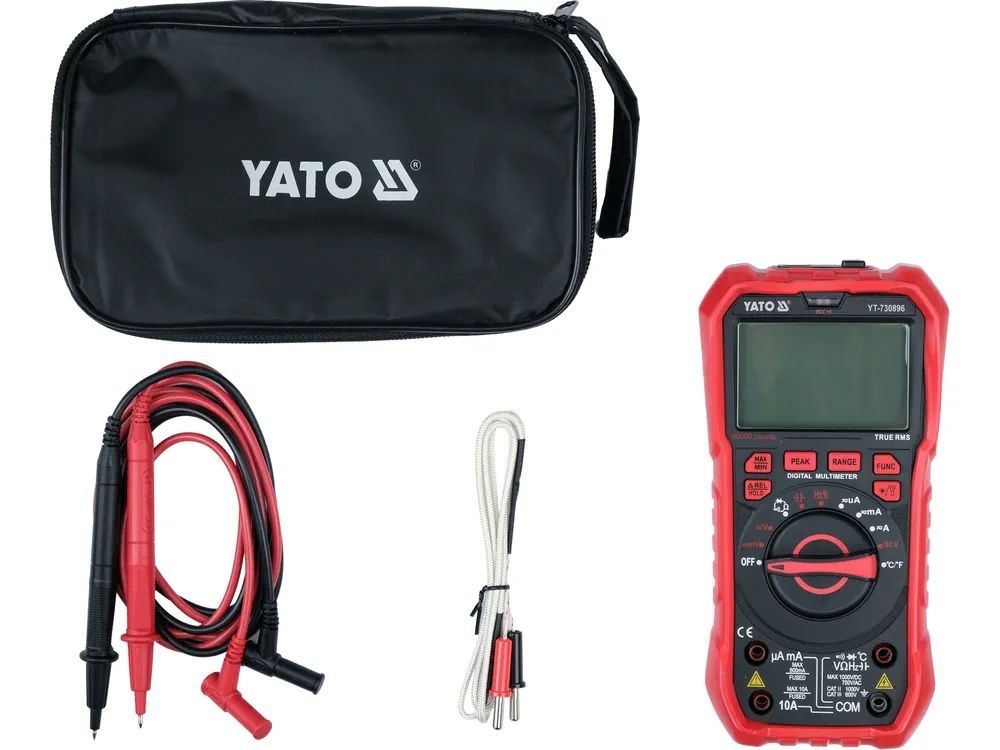

• mäkké puzdro so zipsom
• napájanie: 3 x 1,5 V batérie (AAA)
