Yato - Univerzálny merač s funkciou TRUE RMS

Popis:

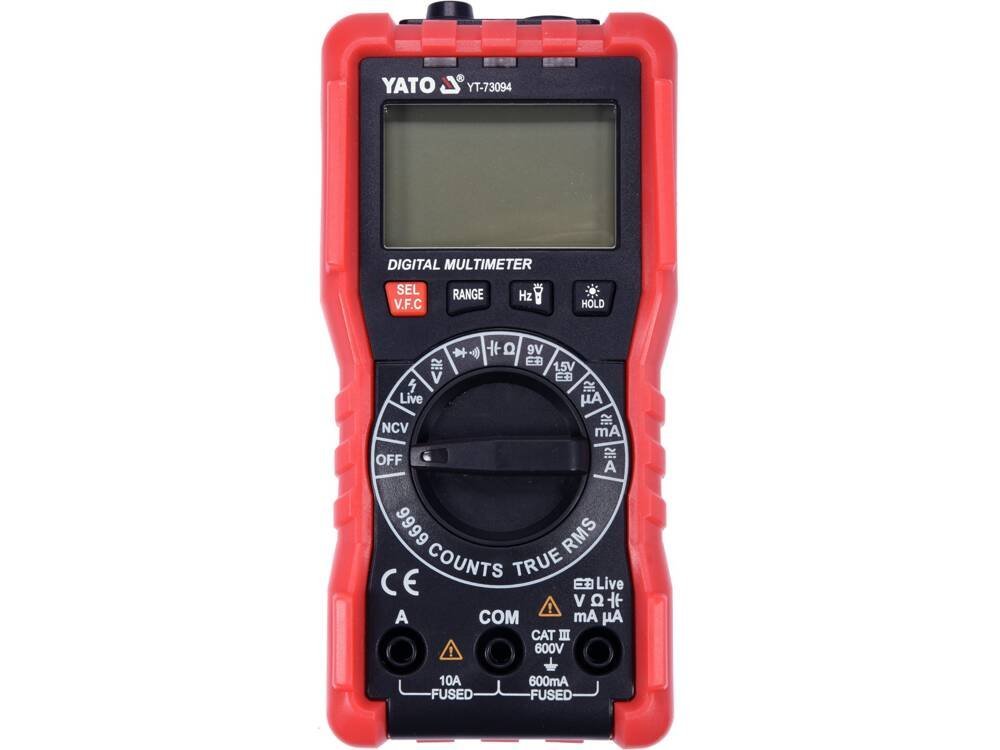

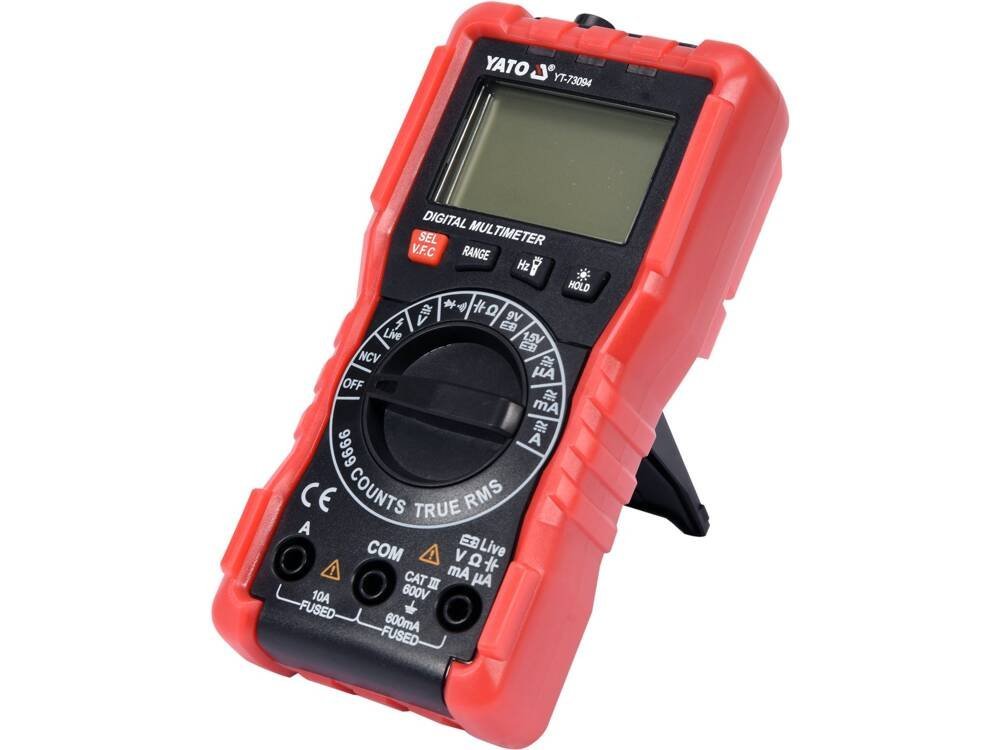

• Univerzálny merač YT-73094 s funkciou TRUE RMS a automatickým rozsahom pre každé meranie umožňuje vykonávať základné aj pokročilé elektrické merania.
• Doplnkovou a užitočnou možnosťou je možnosť bezkontaktnej detekcie striedavého napätia, ako aj detekcia fázového vodiča cez izoláciu.
• Pomocou testu batérie 1,5V a 9V môžeme skontrolovať napätie testovanej batérie pri záťaži, čo pomôže posúdiť jej stav a vylúčiť alebo potvrdiť potrebu výmeny.

Základné miery:

• Meranie striedavého napätia: AC 0-600 V, TRUE RMS + VFC
• Meranie jednosmerného napätia: DC 0-600 V
• Meranie striedavého prúdu: AC 0-10 A, TRUE RMS + VFC
• Meranie jednosmerného prúdu: DC 0-10 A
• meranie odporu: 0-9,999 MΩ
• test diódy: I ​​F 1 mA, U R 3,3 V
• test kontinuity obvodu: 0-30 Ω

Dodatočné merania:

• meranie kapacity kondenzátora: 0-99,99 mF
• Meranie frekvencie: 0-60kHz
• bezkontaktná detekcia striedavého napätia: NCV
• Test 1,5 V batérie s odporom záťaže cca 30 Ω
• Test batérie 9 V s odporom záťaže cca 300 Ω

Presnosť merania:

Príklad určenia presnosti merania striedavého napätia. Výpočty pre výsledok merania: 235 V

• presnosť merania meracieho prístroja YT-73094 pre tento rozsah je: ±(1,2% + 3), rozlíšenie 0,1V
• Vzorec výpočtu chyby merania: (výsledok merania x 1,2 %) + 3 x rozlíšenie
• výpočet: (235 x 1,2 %) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V

Skutočný výsledok s prihliadnutím na chybu merania pre indikáciu 235 V = 235 ± 3,12 V

• výsledok s prihliadnutím na chybu merania na indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,114 V
• výsledok s prihliadnutím na chybu merania na indikáciu merania striedavého prúdu: 8 A = 8 ± 0,15 A

Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v užívateľskej príručke.

Vstavané funkcie:

• TRUE RMS - merač s touto funkciou vypočíta skutočnú efektívnu hodnotu striedavého napätia a prúdu pre sínusové aj nesínusové priebehy. Prístroj najprv zmeria skutočnú hodnotu sínusoidy v niekoľkých časových intervaloch → potom výsledky merania umocní → spočíta ich → vypočíta priemer → a nakoniec odmocní priemerný výsledok. Výsledkom merania je skutočná efektívna hodnota striedavého napätia/prúdu aj pre deformovanú sínusoidu alebo pravouhlú vlnu.
• NCV - bezkontaktná detekcia striedavého napätia pomocou indukčnej metódy. Merač detekuje prítomnosť napätia v izolovanom vodiči a môže tiež indikovať fázový vodič
• VFC - dolnopriepustný filter. Funkcia sa využíva napríklad pri meraní výstupného napätia regulátora elektromotora, ktorý využíva zmenu frekvencie a napätia na riadenie otáčok motora (VFD regulátory). Po aktivácii funkcie merač filtruje vysokofrekvenčné rušenie, napríklad zo signálu PWM, a ponecháva len nízku frekvenciu. Vďaka tomu filter umožňuje presné meranie efektívnej hodnoty napätia/prúdu tečúceho do motora
• Test batérie 1,5 a 9 V - merač počas testu odoberá z batérie malý prúd, vďaka čomu získame 100% informácií potrebných na posúdenie, či daný zdroj energie bude schopný napájať naše zariadenie. Pre úplnú informáciu sa oplatí najskôr zmerať jednosmerné napätie a potom výsledok porovnať s hodnotou z testu batérie. Príliš veľký pokles alebo nízke napätie je jasným signálom, že je potrebné vymeniť zdroj energie
• AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou meracieho prístroja s manuálnou zmenou rozsahu pomocou gombíka by sa merania mali vykonávať postupne od najväčšieho rozsahu po rozsah poskytujúci najpresnejší výsledok - inak riskujete poškodenie zariadenia. V prípade multimetra s funkciou AUTO však stačí vykonať jedno meranie a glukomer automaticky nájde optimálny rozsah. Štandardne sa glukomer spustí v režime AUTO
• RANGE - manuálna zmena rozsahu merania. Užitočná funkcia pri kontrole mnohých rovnakých komponentov so známou hodnotou, napríklad série rezistorov. Manuálne nastavenie rozsahu výrazne skráti čas takýchto meraní
• SEL - zmena režimu merania, napríklad z merania striedavého na jednosmerné napätie
• DATA HOLD - udržiavanie aktuálne nameranej hodnoty na displeji

Ďalšie informácie:

• LCD displej, maximálny zobrazený výsledok: 9999
• podsvietenie obrazovky a funkcia baterky
• zvukový signál v teste kontinuity pre odpor pod 30 Ω
• automatické prepnutie testu diód na test kontinuity pri odpore obvodu pod 50 Ω (nie je možné nastaviť merač iba na test diód)

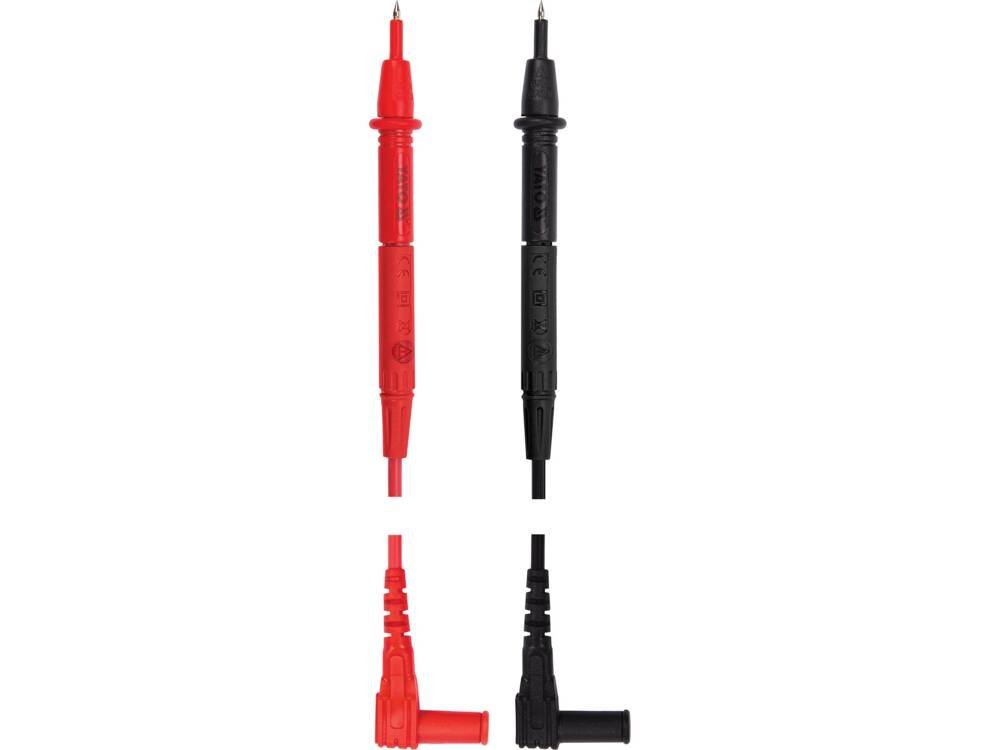

• vrátane meracích sond
• prevedenie s ochranou proti preťaženiu
• ABS plastové puzdro + tzv puzdro, t.j. gumové puzdro chrániace meradlo pred mechanickým poškodením
• automatické vypnutie merača
• indikátor slabej batérie
• napájanie: dve 1,5 V (AAA) batérie
