Yato - Univerzálny merač s manuálnym rozsahom

Popis:

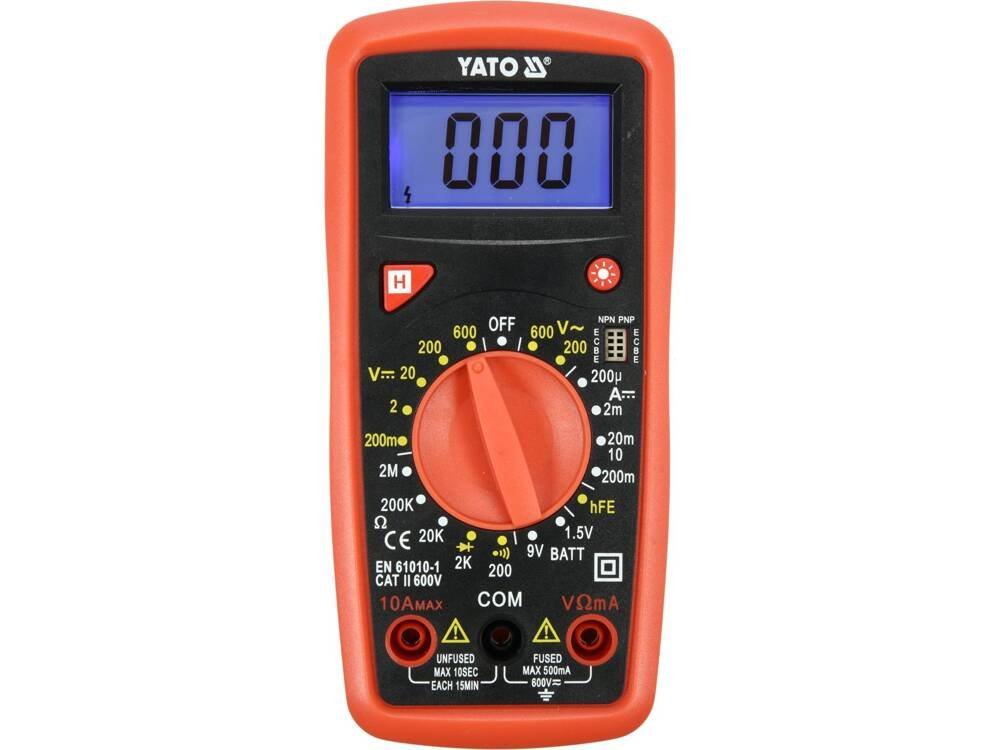

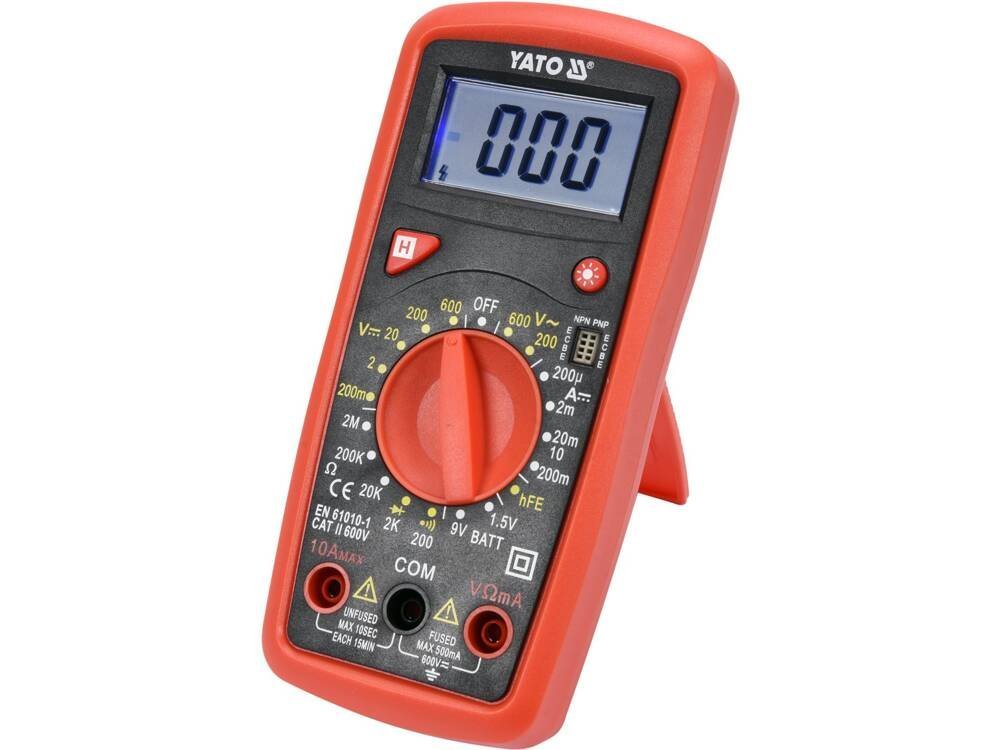

• Univerzálny merač YT-73081 s manuálnym rozsahom pre každé meranie umožňuje vykonávať základné aj pokročilé elektrické merania.
• Doplnkovou a užitočnou možnosťou je test 1,5V a 9V batérie, ktorý nám umožňuje skontrolovať napätie testovanej batérie pri záťaži, čo pomôže posúdiť jej stav a vylúčiť alebo potvrdiť potrebu jej výmeny.

Základné miery:

• Meranie striedavého napätia: AC 0-600 V
• Meranie jednosmerného napätia: DC 0-600 V
• Meranie jednosmerného prúdu: DC 0-10 A
• meranie odporu: 0-2 MΩ
• test diódy: I ​​F 1 mA, U R 2,4 V
• test kontinuity obvodu: 0-100 Ω

Dodatočné merania:

• Test tranzistora hFe: 0-1000, vstavaná meracia zásuvka
• Test 1,5 V batérie s odporom záťaže cca 3 kΩ
• Test 9 V batérie s odporom záťaže cca 900 Ω

Presnosť merania:

Príklad určenia presnosti merania striedavého napätia. Výpočty pre výsledok merania: 235 V

• presnosť merania merača YT-73081 pre tento rozsah je: ±(2% + 10), rozlíšenie 1V
• vzorec výpočtu chyby merania: (výsledok merania x 2 %) + 10 x rozlíšenie
• výpočet: (235 x 2 %) + 10 x 1 = 4,7 + 10 = 14,7 V

Výsledok zohľadňujúci chybu merania pre indikáciu 235 V = 235 ± 14,7 V*

• výsledok s prihliadnutím na chybu merania na indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,146 V

Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v užívateľskej príručke.

*Merač YT-73081 nemá funkciu merania skutočnej efektívnej hodnoty, preto vyššie uvedený výsledok je skutočnou efektívnou hodnotou striedavého napätia len pre správny sínusový priebeh.

Vstavané funkcie:

• Test batérie 1,5 a 9 V - merač počas testu odoberá z batérie malý prúd, vďaka čomu získame 100% informácií potrebných na posúdenie, či daný zdroj energie bude schopný napájať naše zariadenie. Pre úplnú informáciu sa oplatí najskôr zmerať jednosmerné napätie a potom výsledok porovnať s hodnotou z testu batérie. Príliš veľký pokles alebo nízke napätie je jasným signálom, že je potrebné vymeniť zdroj energie
• DATA HOLD [H] - ponechanie aktuálne nameranej hodnoty na displeji

Ďalšie informácie:

• LCD displej, maximálny zobrazený výsledok: 1999
• podsvietenie obrazovky
• zvukový signál v teste kontinuity pre odpor pod 30 Ω
• vrátane meracích sond
• prevedenie s ochranou proti preťaženiu pre meranie nízkych prúdov, bez poistky pre meranie prúdu do 10A
• ABS plastové puzdro + tzv puzdro, t.j. gumové puzdro chrániace meradlo pred mechanickým poškodením
• indikátor slabej batérie
• napájanie: dve 1,5 V (AAA) batérie
